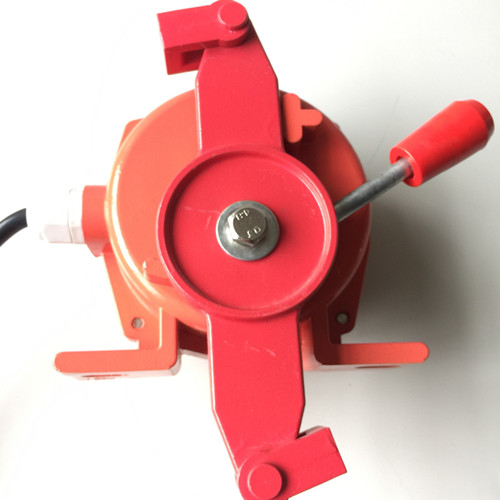

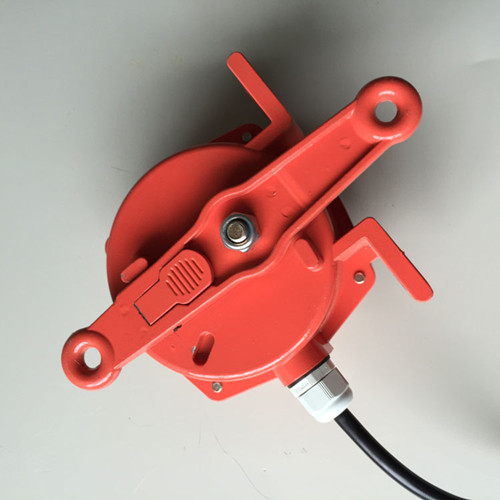

產品名稱：優惠的雙向拉繩開關HFK272-11品質保證

產品型號：HFK272-11

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-12-10

已獲點擊：6

詳細說明

優惠的雙向拉繩開關HFK272-11 品質保證

雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。

當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

安裝調整

本機一般安裝在膠帶運輸機沿線兩側機架上，參見安裝示意圖

1、將拉繩開關固定在支架上，然后焊在機架上；

2、兩機之間距離為25～30m，采用直徑為φ4的鋼絲繩連接，松緊應適度；

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上焊一個托環，以支撐鋼絲繩；

4、用戶可自制安裝支架，也可向我司成套訂購。

接線方法

本機出廠時已配接

3芯橡套電纜，芯線上備有線號，可參照下圖接線。

使用環境條件

a、環境溫度-30℃～50℃

b、相對濕度不大于85％

拉繩開關技術參數

開關觸點額定值：2個SPDT(單刀雙擲)開關，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，16A/250V/AC二常開二常閉自清潔觸點。歐式接線排連接

外殼：鑄鋁防風雨外殼防護等級;IP65

鎖定角度：20。拉力：3-8公斤

導線開孔：螺紋孔3/4"。雙導線孔設計，方便現場安裝。

開關間距離：40米(水平)、30米(傾斜)、每3米鋼絲繩有一托環支撐。

通訊接口：RS-485地址編碼終端器(用戶選配)

通訊距離：雙絞線1.2公里， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，光纜50公里

拉繩開關設備描述：

拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：

通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側;

堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理：

整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊;

可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。
