產品名稱：KGE9A、GEJ70、GEJ跑偏開關

產品型號：KGE9A、GEJ70、GEJ

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-02-22

已獲點擊：72

詳細說明

KGE9A、GEJ70、GEJ跑偏開關

XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、KPT--10-45  PPN-10-45   跑偏開關KJT-PK  HFKPT1-12-30  、礦用跑偏開關

一.主要用途與適用范圍

1 KGE9A型跑偏開關它安裝在皮帶運輸機的頭尾兩端，當皮帶與皮帶架的相對偏移大于某一設定值時,PROMOS控制器根據跑偏開關的輸出狀態可發出警報或停止皮帶運輸機的運行。

二.使用環境條件

 在下列環境條件下KGE9A型跑偏開關應能正常工作：

 工作環境溫度：0～40℃；

  平均相對濕度：不超過95％（25℃）；

大氣壓力：（80～106）kPa；

有甲烷和煤塵爆炸性危險的礦井環境中；

無破壞絕緣的腐蝕性氣體的礦井中；

三.關聯設備為KDW10型礦用直流穩壓電源。(礦用隔爆兼本安型)

四.結構特征與工作原理
擺桿受皮帶的推力向左或右擺動,使開關板組件的干簧管逐次動作，跑偏開關的輸出狀態發生變化,PROMOS系統可根據其變化情況判定皮帶跑偏的程度，進而對皮帶運輸機進行預警或停止控制。
如施加于擺桿上的力過大或作用力的方向偏移于擺桿的擺動方向時，擺桿中部的彈簧會發生變形以保護跑偏開關不會受到損壞。

KGE9A、GEJ70、GEJ跑偏開關

五.主要規格及技術參數

工作電壓：220V DC；

工作電流：3A；
 擺桿有效擺動范圍：（左或右雙向）

 級跑偏  15 5

 第二級跑偏  30 5

擺桿作用力：

級跑偏 20～50N

 第二級跑偏 50～80N
 擺桿作用力的作用點：距擺桿端部100mm處

  輸出：正常時，輸出電阻R＝4.7k 10％

 一級跑偏時，輸出電阻R＝29.3k 10％

 二級跑偏時，輸出電阻R＝8.97k 10％

擺桿擺角：擺桿的擺角≥70

接線方式：通過專用四芯插接電纜，電纜長度不大于90m。

重量  約3.5kg

六.安裝與調試
 KGE9A型跑偏開關應安裝在皮帶運輸機架的兩側。
 具體尺寸由實際皮帶決定，安裝后，應使跑偏開關的擺桿擺角范圍大于二級跑偏的動作范圍以確保二級跑偏能正常工作

當擺桿未受力時，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，輸出電阻應為4.7kΩ，當擺桿受力且偏轉15 5 時，輸出電阻為29.3k 10％，此時為一級跑偏狀態，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，當擺桿的偏轉角度約30 5 時，跑偏開關輸出為8.97k 10％，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，為二級跑偏狀態。

七. 保養與維護
跑偏開關長期在井下工作，如擺桿不能準確地回復到中心位置，是因為保持擺桿復位的彈簧疲勞所致，更換彈簧即可復原。

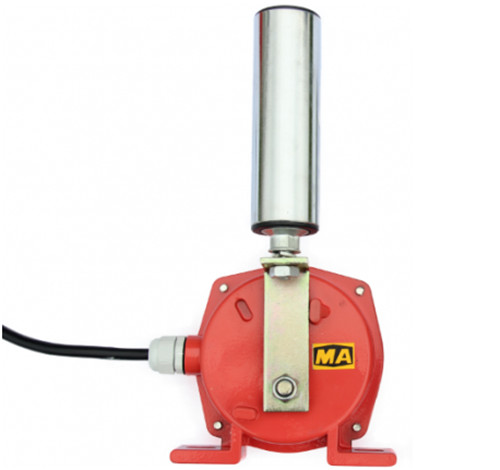

KGE9A礦用跑偏開關

GEJ70礦用跑偏開關

GEJ礦用跑偏開關

八、適用范圍

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
