跑偏開關 發布時間:2018-08-01 已獲點擊:160 詳細說明 HFKPT1-380兩級跑偏開關 工作原理 兩級跑偏開關安" />
產品名稱:HFKPT1-380兩級跑偏開關
產品型號:HFKPT1-380
所屬類別:兩級跑偏開關 > 跑偏開關
發布時間:2018-08-01
已獲點擊:160
詳細說明

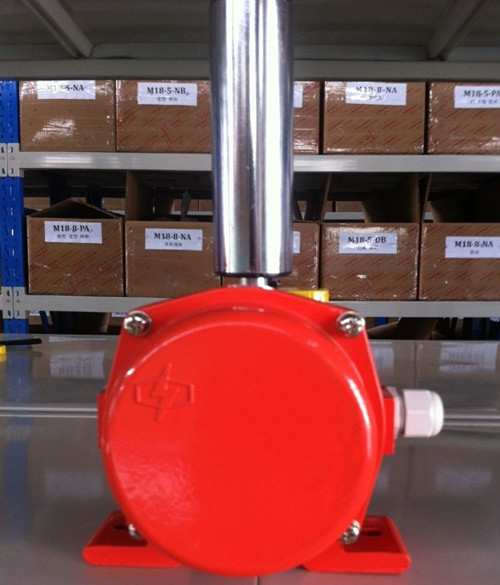

HFKPT1-380兩級跑偏開關
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時(12°),兩級跑偏開關的組觸點動作,發出事故預告信號。
當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。
HFKPT1-380兩級跑偏開關特點
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·安裝方便,免維護
·輸出信號既可與現場設備聯鎖使用,也可送達微機控制系統
·電源適應性廣:24~380V
跑偏開關型號:
HFKPT1-12-30、HFKPT1-20-35、
XLPP-12-30、XLPP-20-45、
DPK-12-30、DPK-20-35、
DPK-10-45、LLD1-S、
JPK2-S、JPKJ-S、
JSB-KPP-S、LLD1-Z、
JSB-KPP-S、LLD1-Z、
JPK2-Z、JPKJ-Z
技術參數
工作電壓:24~380V
型號:HFKPT1
絕緣電阻:>500MΩ
輸出信號:無源開關量信號
環境溫度:-20℃~+60℃
環境濕度:<90%
重 量:2.5Kg
防護等級:IP65
復位方式:自動復位
響應時間:<2mS
控制觸點容量:3A-5A
動作力:50±10N
安裝說明
1、皮帶跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,建議皮帶與檔輪間的安裝距離為120-160mm(詳見安裝示意圖)。
3、安裝距離:建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機,起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。,3、4為常閉接點是二級停機信號。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
HFKPT1-380兩級跑偏開關安裝指南
