產地類別 國產

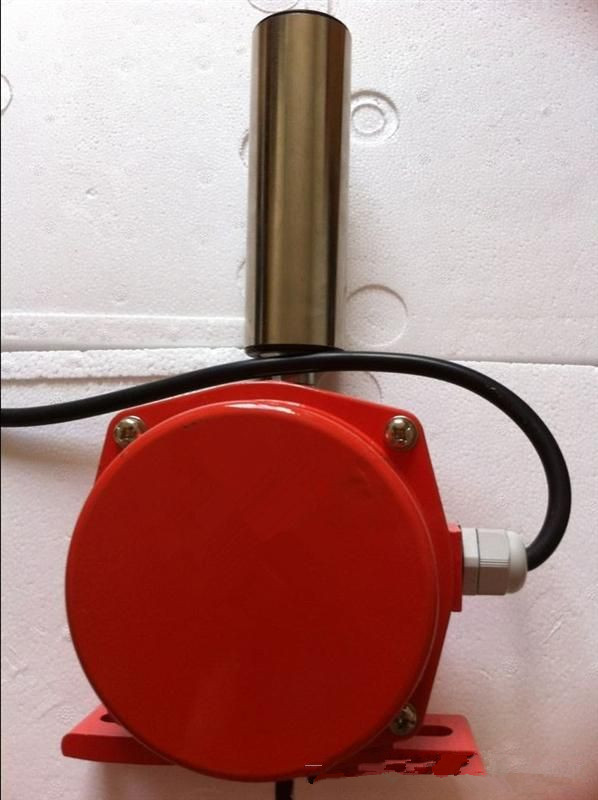

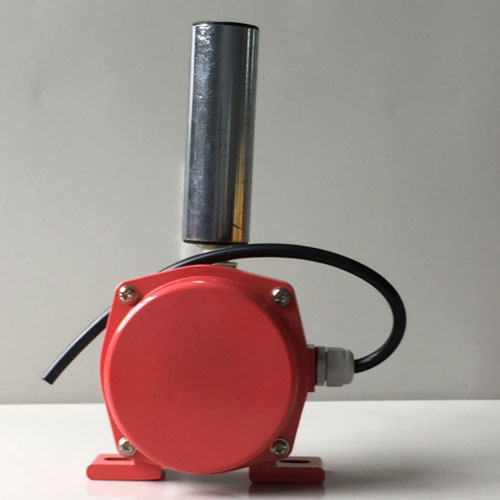

防爆型XLPP-J-I礦用本質型兩級跑偏開關適用于煤礦井下有瓦斯、煤塵危險的環境，也適用于煤炭、冶金、化工、糧食、運輸?shù)刃袠I(yè)以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境，用作輸送機膠帶跑偏檢測和保護，防止由于膠帶跑偏而造成物料溢出等故障。
【詳細說明】
防爆型XLPP-J-I礦用本質型兩級跑偏開關工作原理
兩級跑偏開關其工作原理
當運行中的膠帶發生偏離或扭曲時，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，如偏移大于動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，則輸出另一組停機信號。天關輪換信號可接入跑偏自動糾偏調整裝置， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。
防爆型XLPP-J-I礦用本質型兩級跑偏開關特性
1.采用高強度外殼
2.帶防水接線腔
3.外殼防護密封性能強，可在惡劣環境中使用；如電廠，廣鐵廠，水泥廠等
4.動作靈敏，觸點容量大
使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
其主要特點為
a. 體積小、重量輕、密封性能好、維護方便；
b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；
c. 探桿具有縱向防沖擊性能；
. 探桿上裝有尼龍滾動護套，當探桿和膠帶摩擦?xí)r起保護作用；
e．采用出線口形式，結構簡單、可靠。
產品介紹
為礦用本質型電氣設備，適用于煤礦井下有瓦斯、煤塵危險的環境，也適用于煤炭、冶金、化工、糧食、運輸?shù)刃袠I(yè)以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境，用作輸送機膠帶跑偏檢測和保護，防止由于膠帶跑偏而造成物料溢出等故障。
主要技術指標
防爆型式：礦用本質型EXibI；
外殼防護等級：IP65
觸點容量： AC380V、C220V （煤礦井下使用時須和本安電路連接）
探桿動作轉動zui大角度：大于70?，雙向轉動
觸點動作時探桿轉動角度：20?&plun;3o、35?&plun;3o（二級）
重量：2kg
引入電纜外徑：兩個出線口，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，允許電纜外徑為6～12mm。
跑偏開關XLPP-J-I
