產品名稱:速度開關ESPB-030-WSN
產品型號:ESPB-030-WSN
所屬類別:欠速開關
速度開關ESPB-030-WSN,打滑欠速開關
型號:ESPB-030-WSN、FYDDH-02
欠速開關初放置在防風雨的密封、抗腐蝕外殼內,允許暴露在惡劣環境中。
欠速開關技術規格:電源電壓:220VAC
開關觸點容量:一常開,一常閉250V/2A
具有延時報警功能:10秒延時報警
工作溫度:-25℃-+75℃
外殼:防風雨、防腐蝕

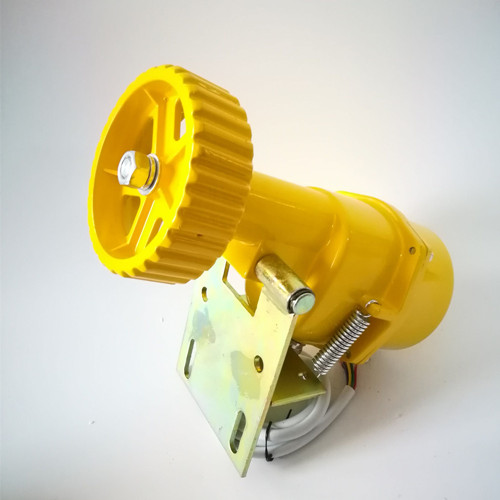

速度開關ESPB-030-WSN,打滑欠速開關圖
貼近旋轉設備的接近開關產生的脈沖數量正比于設備轉速,當設備轉速低于設定點,欠速開關延時動作報警;
非接觸近程探測,無磨損,壽命長,耗費低;兩螺栓固定,安裝簡單;
設備描述 :探測器,壽命長、維護費用低
兩螺栓固定,確保安裝簡單
一體化結構,打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置,當檢測到目前轉速信號低于或高于正常轉速范圍,開關輸出一組開關信號,以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長,一體化結構,集中的控制裝置,設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體,可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器,集開發、制造、銷售與一體。,集中的控制裝置,打滑開關HQZS-001SPT/D是一種費用低??煽啃詮?qiáng)、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內,允許暴露在惡劣環境中工作。非接觸接近探測器,壽命長、維護費用低.兩螺栓固定,確保安裝簡單一體化結構,集中的控制裝置,設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時,10秒鐘延遲報警。,設定或故障檢修簡單
無運動部件、無磨損、安全壽命長
報警/延遲-旋轉設備起動過程中尚未達到工作速度時,10秒鐘延遲報警
延遲報警-當速度下降到可調節設置點以下時報警
速度開關ESPB-030-WSN,打滑欠速開關
主要技術參數
a.工作電壓 AC 220V/380V±10% 50Hz
b.輸入信號 10mV~10V
c.測速范圍 1.25m/s 1.6m/s 2.5m/s
d.整機功耗<15W
e.觸點容量 AC 380V 2A
工作電壓:AC220V,檢測速度范圍:0.1~9.9米/秒,打滑率設定范圍:20-30%
安裝說明:
先將固定支架焊在輸送機的橫梁上;再將支臂用銷軸、開口銷連接在支架上。
安裝后應滿足下述要求:
打滑檢測裝置膠帶運行方向順向防止,觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳,工作原理:DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處",只要將打滑開關探頭對著有不平整處的部位安裝即可;如果找不到“不平整處"(軸、輪的端面平整且圓周面均勻光滑),只需在軸、輪的檢測處人為制造“不平整點"(在被檢測的面上加貼一小塊薄金屬片)即可。當電動機轉動時,通過轉動裝置驅使被傳動軸、輪轉動,打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時,被傳動軸將慢轉或停轉,打滑開關檢測到探頭電容的變化周期明顯變長,此周期如超過正常變化周期的兩倍之多,打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時,可用來保護設備;如按“檢測轉動/停轉接線參考圖"接線時,可用來檢測“轉動"。,感應點可以是從動輪處凸出(面)部分(鐵類),也可以采用凹面作為感應面。如果從動輪側面無凹凸面,可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面(出廠時已配感應面)
注:有些輸送機從動輪無法安裝的,打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內,允許暴露在惡劣環境中工作。非接觸接近探測器,壽命長、維護費用低.兩螺栓固定,確保安裝簡單一體化結構,集中的控制裝置,設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時,10秒鐘延遲報警。,可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架,特殊情況下,如需要從新調節開關速度是時,在安裝好開關后,啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器,調整到動作指示燈
